해외 PV 프로젝트에 태양광 발전 시스템용 태양광 절연체 스위치가 필수인 이유는 무엇입니까?
태양 에너지가 전 세계적으로 계속 성장함에 따라 태양광(PV) 프로젝트는 더 높은 안전 표준을 요구합니다. 중요한 구성 요소 중 하나는 태양광 절연체 스위치입니다. 이 기사에서는 왜 해외 PV 프로젝트가 그것 없이는 성공할 수 없는지 설명합니다.
1. 어떤 역할을 하는가태양광 절연체 스위치PV 프로젝트에서 플레이하시나요?

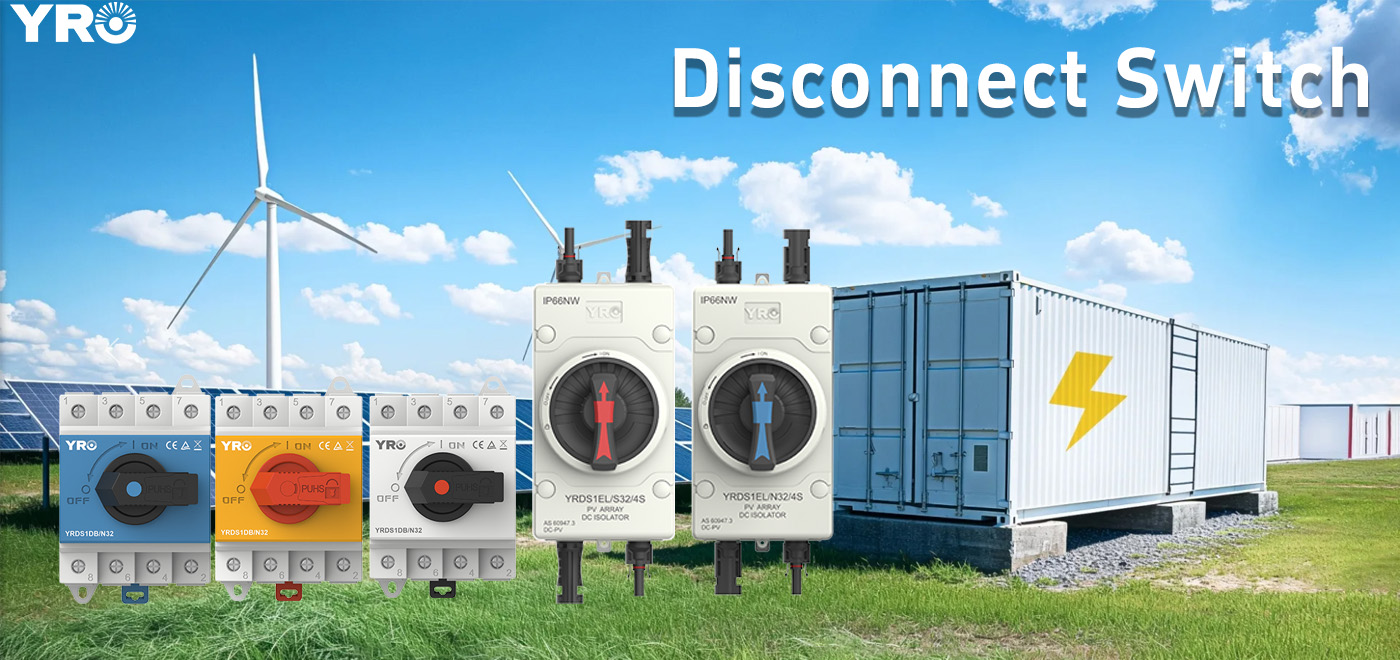

솔라 아이솔레이터 스위치는 태양광 발전 시스템에서 직류(DC) 전기를 수동으로 차단하는 안전 장치입니다. 이를 통해 태양광 패널에서 생성된 DC 전력을 안전하게 격리할 수 있습니다.
설치자 및 유지보수 담당자의 안전
태양광 패널은 햇빛에 노출될 때마다 전기를 생성합니다. 그리드가 꺼져 있을 때에도 고전압 DC를 생성할 수 있습니다. 절연체 스위치는 기술자가 전기적 위험 없이 시스템에서 안전하게 작업할 수 있도록 보장합니다. PV 스트링은 인버터가 AC 출력을 생성하지 않는 경우에도 빛이 있을 때마다 전압을 제공할 수 있습니다.
화재 예방
잘못된 배선이나 부품 고장으로 인해 전기 화재가 발생할 수 있습니다. 적절한 정격의 절연 스위치는 긴급 상황에서 전원을 차단하여 화재 위험을 줄이는 데 도움이 됩니다.
전기 표준 준수
대부분의 국가에서는 안전 규정을 준수하기 위해 태양광 설비에 절연체 스위치 사용을 의무화하고 있습니다. 여기에는 IEC 60947, 미국의 NEC Article 690, 호주의 AS/NZS 5033이 포함됩니다. 호주 표준 AS/NZS 5033에서는 옥상 태양열 절연체 스위치 설치를 의무화했습니다. 국제 프로젝트의 경우 DC 절연은 IEC/EN에 따른 설계 및 문서화 프로세스 내에서 지정되고 검증되는 경우가 많습니다. 일반적인 기준은 IEC/EN 60947-3을 준수하는 스위치 단로기를 사용하는 것입니다.
시스템 유지 관리 및 문제 해결
시스템의 일부를 분리하면 전체 PV 어레이를 종료하지 않고도 보다 쉽게 진단하고 수리할 수 있습니다. 로컬 절연기는 회로의 부적절한 지점에서 우발적인 접촉, 커넥터 손상 또는 스위칭 이벤트의 가능성을 줄이는 반복 가능한 절차를 지원합니다.
설치 위치
태양광 절연체 스위치는 일반적으로 지붕의 태양광 패널과 인버터의 DC 끝 부분에 가깝습니다. 이는 패널이 지상과 지붕 모두에서 분리될 수 있음을 의미합니다. 인버터 절연체 스위치는 태양광 시스템의 DC 측, 특히 PV 어레이와 인버터 사이에 설치해야 합니다.
2. 숨겨진 위험태양광 절연체 스위치
신뢰할 수 있는 격리 지점이 없으면 기술자가 즉석에서 작업을 수행할 가능성이 더 높습니다. 일반적인 안전하지 않은 관행은 다음과 같습니다.
부하가 걸린 DC 커넥터 분리
적절한 절연이 없으면 기술자는 회로가 작동하는 동안 DC 커넥터를 분리할 수 있습니다. 이로 인해 아크 위험이 증가하고 나중에 뜨거운 접합 및 손상된 커넥터로 나타나는 잠재적인 오류가 발생할 수 있습니다.
원격 종료에만 의존
원격 종료는 눈에 띄는 로컬 중단을 생성하지 않습니다. 정의된 개방 지점이 없으면 작업자는 작업을 시작하기 전에 회로의 전원이 실제로 꺼졌는지 확인할 수 없습니다.
"오프"와 "아이솔레이션"의 차이점
인버터가 비활성화되거나 AC를 생성하지 않는 경우에도 DC 전압은 어레이에 계속 남아 있을 수 있습니다. 이는 터미널을 여는 데 안전한 조건이 아닙니다. 이와 대조적으로 PV 정격 절연체에서 DC 회로가 열리면 알려진 위치에 정의된 개방 지점이 있어 확인 후 제어된 유지 관리 작업 흐름을 지원합니다.
DC 아크 위험
AC 전류는 자연스럽게 영점을 통과하므로 아크를 더 쉽게 끌 수 있습니다. DC 전류는 연속적이므로 연결이 끊어지면 지속적이고 위험한 아크가 생성됩니다. 표준 AC 스위치에는 DC 전원에 필요한 특수 아크 소호 메커니즘이 부족합니다. 태양광 시스템에서 이를 사용하면 심각한 과열, 용융 및 심각한 화재 위험이 발생할 수 있습니다.
품질이 낮은 절연체로 인한 위험
품질이 낮은 절연체는 불필요하게 작동될 수 있습니다. 특히 해안 지역에서는 부식으로 인해 스위치 고장이 발생할 수 있습니다. 빈번한 스위칭으로 인한 기계적 마모는 시간이 지남에 따라 접점 성능을 저하시킬 수 있습니다. 습기 및 화학 물질에 노출되면 절연체가 손상되어 전도성이 높아질 수 있습니다. 잘못 설치하면 전기 화재나 시스템 오류가 발생할 수 있습니다.
긴급 상황
긴급 상황은 시간적 압박과 불완전한 정보를 만들어냅니다. 로컬로 접근 가능한 격리 지점을 통해 응답자와 현장 직원은 어느 도체에 전류가 흐르고 있는지 추측하지 않고도 정의된 경계를 설정할 수 있습니다.
3. 글로벌 태양광 설치를 위한 신뢰할 수 있는 태양광 절연체 스위치를 선택하는 방법
해외 PV 프로젝트를 위한 태양광 절연체 스위치를 선택할 때 엔지니어는 다음 기준을 고려해야 합니다.
전압 및 전류 정격
스위치는 시스템의 최대 전압 및 전류와 일치하거나 초과해야 합니다. 엔지니어는 병렬 스트링 전류 합산을 포함하여 최악의 경우 저온 Voc(개방 회로 전압) 및 연속 전류 기준을 계산해야 합니다.
PV DC 아크 보호
DC 아크는 AC 아크보다 소화하기가 더 어렵습니다. 스위치에는 적절한 아크 소호 기능이 있어야 합니다. PV에 적합한 DC 아이솔레이터 스위치는 회로를 신속하게 개방하고 접점 분리로 형성되는 아크를 관리하도록 설계되었습니다. "안전한 차단"은 접촉 간격, 절연 거리, 기계적 스위칭 속도 및 아크 제어의 조합입니다.
내후성 및 IP 등급
실외 설치의 경우 IP65 이상의 침투 보호가 권장됩니다. IP66 등급은 먼지와 물로부터 보호하는 데 매우 중요합니다. 실외 PV 설치도 UV 및 열 스트레스를 가하므로 인클로저 재료는 장기간 노출과 높은 온도를 견딜 수 있어야 합니다.
인증 및 규정 준수
IEC, UL, TÜV 또는 기타 지역 표준을 준수하는지 확인하세요. 국제 프로젝트의 경우 IEC/EN 60947-3을 준수하는 스위치 단로기를 사용하십시오. 규정 준수는 선택과 문서화, 검증을 통해 달성됩니다. 지정되지 않은 스위치를 설치해도 달성되지 않습니다.
극 구성
엔지니어는 단극(도체 1개용) 또는 이중극(양극 및 음극 DC 라인용)을 고려해야 합니다. 유지 관리 팀이 경계에 대해 모호함을 갖지 않도록 두 DC 도체를 모두 분리하는 것이 좋습니다.
잠금 가능 OFF 위치
잠금 가능한 OFF 위치는 유지보수 격리 절차를 지원합니다. 스위치가 OFF 상태이면 회로가 열리고 정격 조건 내에서 사용할 때 절연에 적합한 절연 및 분리가 제공됩니다.
ON/OFF 표시 지우기
명확한 ON/OFF 표시가 있는 포지티브 스위칭 메커니즘은 기술자가 스위치 상태를 확인하는 데 도움이 됩니다.
주요 선택 체크리스트
• 등급: 최악의 저온 Voc, 연속 전류 기준 및 병렬 스트링 전류 합산
• 카테고리: 회로에 적합한 PV DC 듀티 분류
• 배치: 문서화된 격리 경계가 있는 인버터 근처의 접근 가능한 위치
• 종단: 도체 범위, 페룰/러그, 토크 값, 시운전 검증
• 환경: IP 등급, UV 저항, 온도 범위, 밀봉 및 장착 방법
• 문서화: SLD(Single Line Diagram) 매핑, 라벨, 시운전 기록 및 유지 관리 절차 참고 사항
검사 및 유지보수
태양광 차단기 스위치는 최소한 1년에 한 번 검사해야 합니다. 유지 관리는 열 손상, 습기 유입 및 인클로저의 물리적 무결성을 확인하는 데 중점을 둡니다. 기술자는 또한 핸들의 기계적 작동을 테스트하여 핸들이 부서지거나 걸리적거리지 않았는지 확인해야 합니다.
4. 요약
태양광 절연체 스위치는 모든 태양광 발전 시스템에서 작지만 중요한 부분입니다. 이는 안전, 규정 준수 및 운영 효율성을 보장합니다.
PV 회로는 조명 아래에서도 전원이 공급된 상태를 유지할 수 있습니다. DC 스위칭에는 특별히 설계된 아크 제어가 필요합니다. PV 등급 태양광 차단기 스위치는 엔지니어와 서비스 팀에게 작동, 잠그기 및 검증할 수 있는 정의된 경계를 제공합니다.
해외 PV 프로젝트는 일반적으로 IEC 및 EN 기대치에 따라 지정되고 검증됩니다. 격리 장치는 PV DC 의무에 적합하고 시스템에 대해 올바른 등급을 받아야 하며 기술자가 작동하고 개방 상태를 확인하고 필요할 때 잠글 수 있도록 설치되어야 합니다.
