UL 1077 DC MCB란 무엇입니까? 표준, 테스트 및 애플리케이션

UL 1077은 전기 장비에 사용되는 보조 보호 장치에 대한 제품 안전 표준입니다. 이 표준은 추가적인 보호를 제공하기 위해 전기 장비 내부에 설치된 보호 장치에 적용됩니다. DC 소형 회로 차단기를 전기 장비에 통합해야 하는 제조업체의 경우 UL 1077은 주의가 필요한 제품 표준입니다.

이 기사에서는 UL 1077의 범위, UL 1077 DC MCB와 다른 표준의 회로 차단기 간의 차이점, 구매자가 제품을 선택할 때 확인해야 하는 주요 매개변수를 소개합니다.

UL이란?1077 인증?

UL 1077은 UL Solutions에서 발행한 전기 장비에 사용되는 보조 보호 장치에 대한 안전 표준입니다.

이 표준은 전기 장비에 추가적인 과전류 보호 기능을 제공하는 보조 보호 장치에 적용됩니다. 이러한 제품은 일반적으로 분기 회로 구축을 위한 기본 보호 장치 역할을 하기보다는 전기 장비 내부에 설치됩니다.

UL 1077표준은 주로 구성, 성능 및 테스트 측면에서 보조 보호 장치에 대한 요구 사항을 지정합니다.

무엇을 하는가?UL 1077시험?

1. 교정 테스트

교정 테스트는 차단기가 지정된 트립 특성에 따라 작동하는지 확인하는 것입니다.

테스트는 지정된 전류를 제품에 적용하고 제품이 필요한 시간 내에 트립되는지 확인합니다.

2. 과부하 테스트

과부하 테스트는 반복되는 과부하 조건에서 회로 차단기의 응답을 확인합니다.

DC 애플리케이션의 경우 과부하 테스트 조건은 제품 유형 및 특정 애플리케이션 요구 사항에 따라 다릅니다. 일부 DC 모터 시동 애플리케이션은 더 높은 테스트 전류를 사용할 수 있습니다.

과부하 테스트에는 지정된 조건에서 50회의 작동 주기가 포함됩니다.

3. 내구성 테스트

내구성 테스트는 반복 작동 후 미니 회로 차단기의 성능을 평가합니다.

해당 제품의 경우 UL 1077 요구 사항에는 정격 전류 및 정격 전압에서 6,000회 작동이 포함됩니다.

이 테스트는 지정된 횟수의 전기적, 기계적 작업을 완료한 후에도 제품이 계속해서 제대로 작동하는지 확인합니다.

4. 단락 테스트

단락 테스트는 지정된 단락 조건에서 DC MCB의 성능을 평가합니다.

이 테스트에서는 제품이 허용할 수 없는 안전 위험을 피하면서 지정된 결함 전류를 차단할 수 있는지 여부를 확인합니다.

UL 1077에는 다양한 단락 테스트 조건과 카테고리가 포함되어 있습니다. 따라서 특정 테스트 조건은 제품 등급 및 분류에 따라 달라집니다.

5. 온도 상승 테스트

온도 상승 테스트는 지정된 작동 조건에서 소형 회로 차단기의 온도 상승을 평가합니다.

이 테스트에서는 전류가 흐르는 관련 부품과 단자의 온도 변화를 확인합니다.

6. 내전압 시험

내전압 시험은 회로 차단기의 절연 시스템을 평가합니다.

이 테스트에서는 관련 전기 부품 사이에 지정된 전압을 적용합니다. 제품은 테스트 중에 해당 절연 요구 사항을 충족해야 합니다.

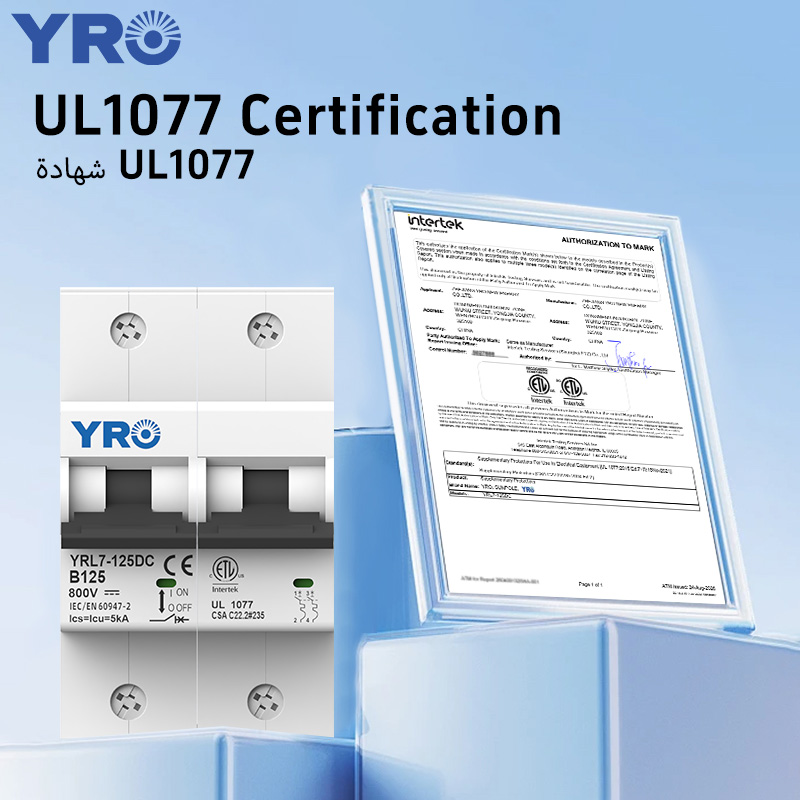

YRO DC 소형 회로 차단기, UL 1077 인증 획득

YRO의 YRL7-125DC 시리즈 회로 차단기는 해당 UL 1077 요구 사항에 따라 평가되었습니다. UL 1077에는 교정, 온도 상승, 과부하, 내구성, 절연 전압 내성 및 단락 성능에 대한 테스트 요구 사항이 포함됩니다.

다양한 테스트는 다양한 조건에서 제품 성능을 평가합니다. 예를 들어, 교정 테스트는 트립 특성을 확인하고, 온도 상승 테스트는 지정된 작동 조건에서 온도 변화를 평가하며, 과부하 테스트는 지정된 과부하 조건에서 응답을 평가하고, 단락 테스트는 지정된 결함 조건에서 차단 성능을 평가합니다.

구매자의 경우 인증 정보를 사용하여 제품이 장비 설계의 인증 요구 사항을 충족하는지 확인할 수 있습니다.

UL 1077인증을 받은 회로 차단기의 적용 시나리오

제어판

제어반에는 제어회로, 전원회로, 기타 보조회로가 포함되어 있습니다. 장비 제조업체는 전기 장비 내부 회로의 추가적인 과전류 보호를 위해 UL 1077 요구 사항을 충족하는 DC MCB를 선택할 수 있습니다.

자동화 장비

자동화 장비에는 회로 보호가 필요한 여러 전기 및 전자 부품이 포함되어 있습니다.

장비 제조업체는 다음 매개변수를 기반으로 MCB 차단기를 선택할 수 있습니다.

· 정격전압

· 정격전류

· 극수

· 여행특성

선택한 보호 장치는 장비의 전기 요구 사항과 일치해야 합니다.

새로운 에너지 장비

새로운 에너지 장비에는 회로 보호가 필요한 전기 시스템이 포함되어 있습니다.

전력 변환 장비와 같은 제품 제조업체는 장비 설계를 기반으로 보완적인 보호 솔루션이 적합한지 여부를 평가할 수 있습니다. 최종 선택은 장비의 특정 구조와 해당 보호 요구 사항에 따라 달라집니다.

결론

UL 1077인증은 주로 전기 장비 내부의 보완 보호 애플리케이션에 사용됩니다.

UL 1077표준은 작동 특성, 온도 상승 성능, 과부하 성능, 내구성 성능, 절연 성능 및 단락 성능을 포함한 여러 측면에서 보완 보호 장치 성능을 평가합니다.

전기 회로 차단기를 구매할 때 구매자는 장비 애플리케이션, 정격 전압, 정격 전류, 극 수, 트립 특성 및 해당 인증 요구 사항을 고려해야 합니다.

UL 1077인증의 적용 범위를 이해하면 장비 제조업체와 구매자가 전기 설계 요구 사항에 따라 적절한 회로 보호 제품을 선택하는 데 도움이 될 수 있습니다.
