서지 어 크레스터는 회로 차단기가 할 수없는 일을 할 수 있습니까?

현대 전력 시스템은 과도 전압 서지로 위협을받습니다. 이 짧고 높은 진폭 전압 펄스는 일반적으로 나노초에서 밀리 초까지 지속되며 번개 타격, 그리드 변동 또는 산업 장비의 스위칭으로 인해 랩탑에서 광전지 인버터에 이르기까지 정밀한 전자 장치를 조용히 파괴 할 수 있습니다. 회로 차단기는 과부하 및 단락을 방지하는 데 중요하지만 기계적 트립 메커니즘을 우회하는 마이크로 초 수준 서지에 대해 무력합니다. 이 기사는 번개로 러셔가 수행 할 수있는 기능을 탐구하지만 회로 차단기는 전기 보호에 필수적인 이유뿐만 아니라 회로 차단기가 할 수는 없습니다.

서지 어 크레스터는 회로 차단기가 할 수없는 일을 할 수 있습니까?

둘 다번개로 러스터그리고회로 차단기전력 시스템의 보호 장치이지만 기능 위치, 작업 원칙 및 응용 시나리오에는 필수적인 차이가 있습니다.

Surge Arrester는 금속 산화물 바리스터 (MOV)와 같은 비선형 구성 요소를 사용하여 나노초 내에서지면으로 과전압을 수행하여 순간 전압 스파이크 (예 : 번개 스트라이크)로부터 전자 장치를 보호합니다. 대조적으로, 회로 차단기는 연속 과전류 (예 : 과부하 또는 단락)가있을 때만 전원 공급 장치를 차단하고 마이크로 초 수준 서지에 응답 할 수 없습니다. 서지 레고주는 장비를 보호하고 회로 차단기는 라인을 보호합니다.

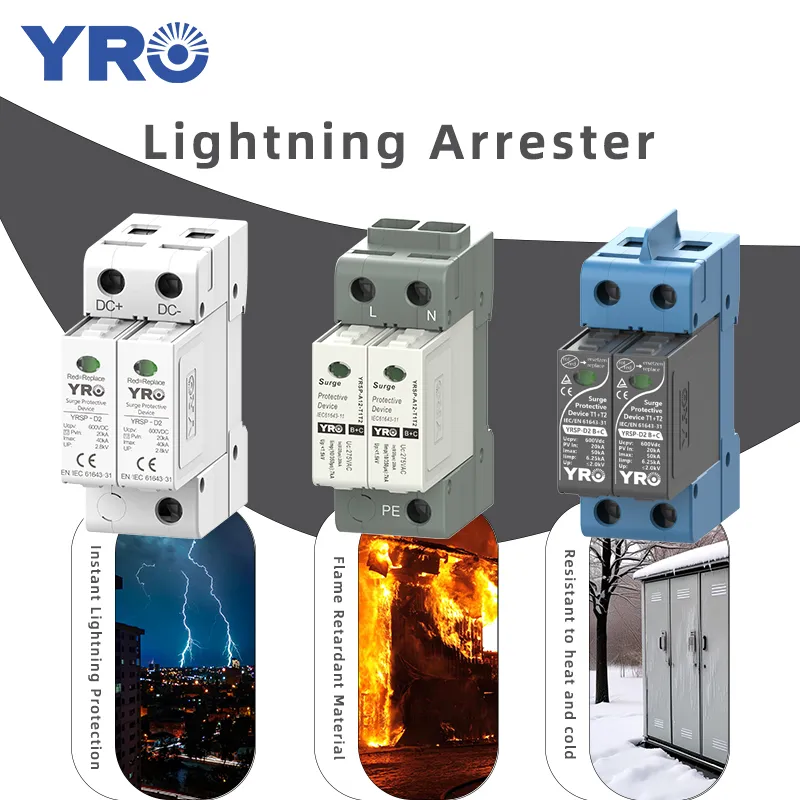

회로 차단기가 번개 보호에서 서지 체로기를 대체 할 수없는 이유는 무엇입니까?

많은 사람들이 번개로 러셔 대신 회로 차단기를 사용하여 돈을 절약하기를 원하지만 불가능합니다. 그 이유는 무엇입니까? 다음 내용을 읽으면 알게 될 것입니다.

1. 보호 목표의 근본적인 차이

위에서 언급 한 바와 같이, 번개로 러셔는 특별히 일시적을 억제하도록 설계되었습니다.과전압회로 차단기는 응답으로 만 작동합니다비정상적인 전류(과부하 또는 단락).

2. 비선형 특성의 부재

그만큼서지 Arrester산화 아연 (ZNO)과 같은 비선형 저항 물질을 채택하며, 이는 정상 전압 하에서 높은 저항 상태 (> 1MΩ)를 나타냅니다. 그러나, 전압이 임계 값을 초과하면, 저항은 <1Ω로 급격히 떨어지면서 저임금 방전 채널을 형성한다. 이 비선형 특성은 회로 차단기에 의해 소유되지 않습니다.

3. 응답 시간 격차

• Lightning Arrester : 번개 전파 (1-5μs) 전 시간과 일치하는 나노초 수준의 반응은 전압 상승 단계 동안 클램핑을 완료 할 수 있습니다.
• 회로 차단기 : 가장 빠른 작동 시간은 밀리 초이며 번개가 발생하는 기간보다 훨씬 느립니다. 회로 차단기가 반응하면 번개 전류가 장비를 통과하여 손상을 일으켰습니다.

4. 작업 후 시스템 복구 메커니즘

후서지 Arrester번개 전류를 배출하면 비선형 저항기는 즉시 고 저항 상태로 돌아 오며 시스템은 중단없이 계속 작동 할 수 있습니다. 회로 차단기가 트립되면 수동 또는 자동 재 클링을 통해 전원 공급 장치를 복원해야하므로 전원 중단이 발생합니다. 뇌우가 빈번한 지역에서는 여러 번의 번개로 인해 이러한 중단이 반복적으로 발생할 수 있으며 전원 공급 장치의 신뢰성에 심각한 영향을 미칩니다.

서킷 브레이커에 도달 할 수 없도록 서지의 체포자는 어디에 설치해야합니까?

1. 회로 차단기 접촉 갭 (개방 상태)

회로 차단기가 개방 상태에있을 때, 절연 간격이 중단의 양쪽에 형성됩니다. 이 시점에서, 번개 파 또는 작동 과전압은 휴식시 총 반사를 겪을 수있어 전압 진폭이 이중화 될 수 있습니다. 에이번개 Arrester반사 된 과전압을 제한하기 위해 중단의 선 측면에 설치할 수 있습니다.

2. 번개가 많은 타격 위험이있는 오버 헤드 라인 섹션

회로 차단기는 단락 전류 만 절단 할 수 있지만 도체의 번개 전파를 가로 채울 수 없기 때문입니다.서지 Arrester빈번한 번개 활동이나 복잡한 지형이있는 오버 헤드 라인에 기둥과 타워의 도체에 설치할 수 있습니다.

3. 자주 열고 닫힌 콘택트 스위치의 양면

커넥팅 스위치 (예 : 극 장착 회로 차단기 또는 단절자)가 열리면 라이브 사이드 라인이 번개 파괴 위험에 노출되며 회로 차단기는 파손 보호를 제공 할 수 없습니다. 따라서 종종 핫 스탠드 상태에있는 스위치를 연결하려면번개 보호 장치라이브쪽에 설치해야합니다.

4. 분포 변압기의 저전압 측면

번개가 고전압 측면을 통해 침입 한 후, 전자기 유도를 통해 저전압 측에 부여하여 정격 전압의 여러 배를 생성 할 수 있습니다. 그만큼전기 서지 Arrester저전압 측면에서는 잔류 전압이 장비의 공차 값보다 낮은지 확인하기 위해 고전압 측과 다중 레벨 조정을 형성해야합니다.

결론

서지 레저와 회로 차단기는 대체 관계가 아니라 오히려 서로 보완합니다. 회로 차단기는 과전류 제어를 담당하는 반면, 번개로 체서는 순간 과전압을 처리합니다. 장비와 시설을 포괄적으로 보호하기 위해 둘 다 없어서는 안됩니다. 각각의 기능과 한계를 이해하는 것이 더 안전하고 신뢰할 수있는 전기 시스템을 구축하는 열쇠입니다.
