과도한 전압 보호기 란 무엇입니까?

전력 시스템에서 전압 이상은 장비 손상 및 안전 위험의 주요 원인 중 하나입니다. 일부 사람들의 장치는 제대로 작동하지 않으며 다른 장치는 태워 지는데,이 장치는 전압 문제와 직접 관련이 있습니다.

과도한 전압 보호기 란 무엇입니까?

an오버/미만 전압 보호기전압 모니터링, 논리 판단 및 전력 제어를 통합하는 보호 장치입니다. 공급 전압을 지속적으로 모니터링하고 전압이 사전 설정 안전 한계를 초과하거나 아래로 떨어질 때 회로를 자동으로 절단합니다. 그런 다음 전압이 정규화되면 자동 레지셋을 지연시켜 전기 장비 및 전원 시스템에 동적 보호를 제공합니다. 번개로 러셔 (일시적 스파이크에 대해서만 보호)와 달리전압 보호기높은 전압 및 저전압 조건에 대한 지속적인 모니터링 및 포괄적 인 보호를 제공합니다.

그들의 중요성에도 불구하고 많은 사람들이 혼동합니다전압 보호기 위와 아래~와 함께번개로 러스터. 더 나쁜 것은, 일부는 저전압의 위험을 과소 평가합니다. 다음 섹션에서는 오해를 폭로하고 기술적 차이를 명확하게 설명합니다.

저전압이 가정 기기를 손상시킬 수 있습니까?

짧은 대답 : 예. 고전압이 명백한 위협이지만 저전압은 숨겨진 위험입니다. 저전압 손상의 핵심 메커니즘은 다음과 같습니다.
현재 보상 효과
대부분의 가전 제품은 220-240V 또는 110-120V (국가마다 다름) 용으로 설계되었습니다.
p = v*i에 따르면, 전압 (v)이 떨어질 때 전류 (i)는 전력을 유지하기 위해 증가합니다 (p). 예를 들어:
1000W 냉장고 압축기 (220V에서 Drawing L4.5A)
180V에서, 전류는 1000W / 180V≈5.56A (23% 증가)로 상승 할 수 있습니다.
± 10% 이내의 전압 변동은 정상입니다. 이 범위를 초과하면 과열의 위험이 있습니다.
과열 위험
그는 장비는 전류를 증가시켜 전력을 보상하여 와이어와 구성 요소의 온도 상승을 유발합니다. 일반적인 표현은 다음과 같습니다.
모터 와인딩 단열 분해 (10 ° 상승 당 수명 반쪽)
전력 어댑터의 MOSFET 고장 (Junction Temps> 150 ℃)
제어 논리 실패
전자 장치가 저전압 인 경우 다음이 발생할 수 있습니다.
MCU 오작동 (예 : 세탁기가 실수로 스핀 모드를 활성화)
"Hiccup Mode"에 들어가는 스위치 모드 전원 공급 장치 (반복 된 커패시터 손상 재부팅)

라이트닝 아레 스레스터와 오버/미만 전압 보호기의 차이점은 무엇입니까?

서지 보호기 및과전압 및 저전압 보호기전원 시스템에서 두 가지 보완 적이지만 상당히 다른 유형의 보호 장치입니다. 다음은 다중 소스 기술 데이터와 실질적인 상황을 기반으로 한 체계적인 비교입니다. 오류가 있으면 이메일을 보내주십시오.[email protected]수정하려면 :

1. 보호 목표 및 기능

2. 작동 메커니즘

• ● Lightning Arrester (SPD)

비선형 구성 요소 (예 : MOVS, 가스 배출 튜브)를 사용하여 1-25ns 내에 저 임시 경로를 생성하여 잔류 전압을 제한하면서 서지 전류를지면으로 전환합니다.

응답 시간 : 1–100ns

액션 모드 : 수동 전환 (평행 연결, 회로 중단 없음)

• ● 과도한 전압 보호기

실시간으로 샘플 전압 ： 임계 값이 위반되면 릴레이가 전원을 삭감하고 복구 후 재설정을 지연시킵니다.

응답 시간 : 1-2 초 (역시 특성 : 심각한 과전압의 경우 더 빠릅니다)

액션 모드 : 활성 연결 해제 (시리즈 연결, 제어 회로 파손)

3. 응용 프로그램 시나리오

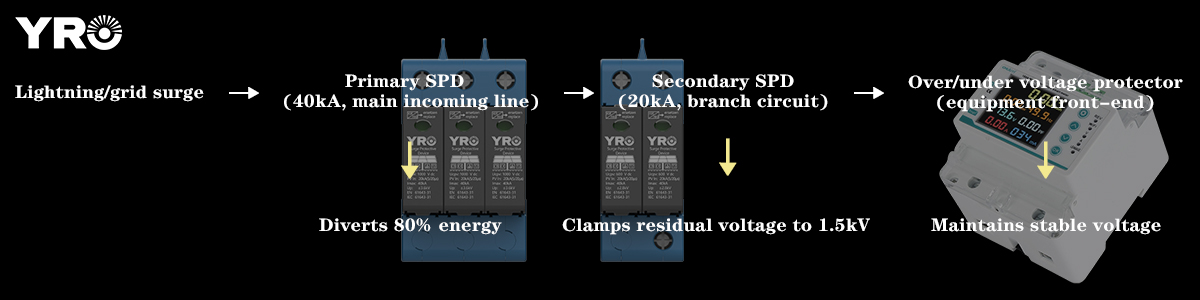

가계 전력 분배를 예로 들어 3 단계 보호 시스템을 설계했습니다.

이것으로부터, 서지 번개 보호 장치 및 과전압 및 저전압 보호 장치는 보완된다는 것을 알 수 있습니다. SPD는 전원 그리드의 연속 과전압에 대처할 수 없으며 현재 전원 공급 장치를 차단하려면 전압 보호 장치가 필요합니다. 전압 보호기는 나노초 수준의 번개 서지에 대한 반응이 없으며 SPD가 일시적인 보호를 제공해야합니다.

결론

전압 변동은 불가피하지만 손상을 방지 할 수 있습니다. 과전압 및 저전압 보호기는 간단하고 경제적 인 방식으로 과전압 및 저전압에 대한 이중 보호 기능을 제공합니다. 서지 러셔와 함께 사용하면 더 높은 수준의 보호를 얻을 수 있습니다. 당신이 불안정한 전력망을 가진 지역에 있든 간단히 마음의 평화를 구하든 과전압 및 저전압 시스템을 설치하는 것은 장기적인 유익한 조치입니다.
