새로운 에너지 애플리케이션에서 과전압 및 저전압 보호를 구현하는 방법은 무엇입니까?

전압 변동은 중요하고 성장하는 새로운 에너지 분야를 포함하여 다양한 분야의 민감한 전기 장비에 심각한 위험을 초래합니다. 안정적인 과전압 및 저전압 보호 기능을 구현하는 것은 인버터, 에너지 저장 시스템, 충전 인프라를 보호하고 운영 연속성과 수명을 보장하는 데 매우 중요합니다. 이 문서에서는 핵심 개념과 효과적인 솔루션을 간략하게 설명하고 다음과 같은 전담 보호자의 역할을 강조합니다.YRO 조정 가능한 과전압 및 저전압 보호기.

1. 과전압과 저전압이란 무엇입니까?

· 부족전압이란 인가전압이 정격전압의 90% 이하로 1분 이상 저하되는 상태를 말합니다.

· 과전압은 연결된 기기의 안전 작동 한계를 넘어 주전원 전압이 비정상적으로 증가하는 것을 의미합니다.

두 조건 모두 확인하지 않으면 이러한 전압 스윙용으로 설계되지 않은 장치에 심각한 손상을 초래할 수 있습니다.

2. 과전압 및 부족전압의 위험

장시간 저전압 작동으로 인해 모터 및 압축기와 같은 장비가 과열되거나 오작동하거나 조기 고장을 겪을 수 있습니다. 새로운 에너지 측면에서 이는 태양광 펌핑 시스템이나 배터리 관리 회로 내의 중요한 구성 요소에 영향을 미칠 수 있습니다. 증상으로는 조명이 어두워지고 배터리가 제대로 충전되지 않는 등이 있습니다.

과전압으로 인해 전기 장비는 의도된 매개변수 이상으로 작동하게 됩니다. 광전지 인버터 또는 DC-DC 컨버터의 민감한 전자 회로의 경우 지속적인 과전압은 치명적일 수 있으며 잠재적으로 최대 전압 허용 오차를 초과하여 구동 장치에 영구적인 손상을 초래할 수 있습니다.

3. 과전압을 방지하는 방법은 무엇입니까?

효과적인 과전압 보호는 ​​시기적절한 감지와 자동 연결 해제에 달려 있습니다. 주요 전략은 다음과 같습니다.

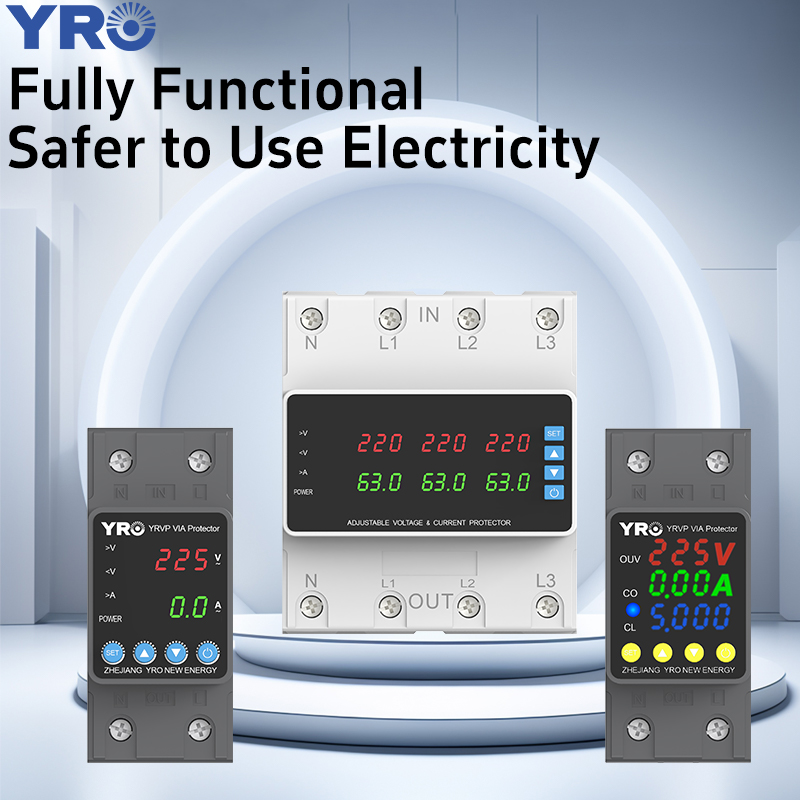

· 전용 보호 장치 활용: 산업용YRO 조정 가능한 과전압 및 부족 전압 보호 장치(OUPA) 감지 장치와 자동 스위치(예: 접촉기)를 통합합니다. 결함으로 인해 전압이 설정된 상한 임계값 이상으로 상승하면 보호 장치가 배전선으로의 전력을 신속하게 차단하여 다운스트림 신에너지 장비를 보호합니다.

· 전원 공급 장치에 내장된 보호 기능 활용: 최신 스위칭 전원 공급 장치에는 종종 과전압 보호(OVP) 기능이 통합되어 있습니다. 예를 들어, 출력이 설정된 임계값(예: 목표의 110%)을 초과하는 경우 마이크로초 내에 트리거되는 피드백 비교기를 사용하여 회로를 클램핑하여 에너지 전달을 중지할 수 있습니다.

· 소프트 스타트 회로 구현: 전원을 켜는 동안 출력 과전압을 방지하기 위해 스위칭 전원 공급 장치는 소프트 스타트 회로를 사용합니다. 이를 통해 출력 전압이 설정 값까지 점진적으로 상승하여 제어 루프 시간을 조정하고 안정화할 수 있습니다.

· 고급 회로 설계: 입력 전압이 빠르게 변경되는 애플리케이션의 경우 고급 DC-DC 컨버터는 최적화된 제어 방법을 사용하여 출력 오버슈트를 방지하고 출력 전압의 점진적이고 안전한 복구를 보장합니다. 이는 가변 전력 생성이 가능한 새로운 에너지 시스템에 유용한 기능입니다.

4. 저전압을 방지하는 방법은 무엇입니까?

과전압과 마찬가지로 저전압으로 인한 손상을 방지하려면 모니터링과 자동 개입이 필요합니다.

· 저전압 계전기 설치: 이 장치는 지속적으로 공급 전압을 모니터링합니다. 저전압 상태(설정된 하한 임계값 미만의 전압)를 감지하면 연결된 장비를 보호하기 위해 공급 장치를 끕니다. 최신 계전기에는 그리드 연결형 새 에너지 시스템에서 흔히 발생하는 매우 짧고 일시적인 전압 강하로 인한 불필요한 트립을 방지하기 위해 조정 가능한 타이머가 포함되는 경우가 많습니다.

· 조정 가능한 보호 회로 사용: 조정 가능한 션트 조정기(예: TL431)와 같은 구성 요소를 사용하여 전자 보호 회로를 설계할 수 있습니다. 전압 분배기 네트워크는 더 낮은 차단 전압을 설정합니다. 주 전압이 떨어지면 샘플링된 전압이 이 기준 아래로 떨어지게 되고 회로가 트리거되어 구동 릴레이를 끄고 부하를 분리합니다.

5. 결론

새로운 에너지 응용 분야의 귀중한 장비를 전압 불안정으로부터 보호하는 것이 필수적입니다. 솔루션은 특정 애플리케이션을 위한 간단하고 조정 가능한 DIY 보호 회로부터 다음과 같은 정교한 통합 보호 장치에 이르기까지 다양합니다.YRO 조정 가능한 과전압 및 부족 전압 보호 장치및 고급 전원 공급 장치 IC. 핵심 원칙은 일관되게 유지됩니다. 라인 전압을 지속적으로 모니터링하고 안전한 상한 및 하한을 벗어나면 자동으로 전원을 차단합니다.

다음과 같은 보호 솔루션을 선택할 때YRO 조정 가능한 과전압 및 부족 전압 보호 장치, 필요한 보호 유형(과전압, 저전압 또는 둘 다), 극 수, 설치 방법, 과전류 보호와 같은 추가 기능이 필요한지 여부 등의 요소를 고려하십시오. 올바른 보호를 구현하면 까다로운 새로운 에너지 환경에서 장비 수명, 안전성 및 신뢰성이 보장됩니다.

YRO 과전압 및 저전압 보호기는 국제 표준을 준수하여 설계되어 전기 시스템에 대한 안정적인 보호 기능을 제공합니다.
