차단 스위치는 이중 전력 전환 중에 전력망 및 발전기 전력의 역공급을 어떻게 방지합니까?

도시 전기와 발전기를 모두 사용하는 전원 공급 시스템에서 전원의 안전한 전환은 엄격하게 준수해야 하는 작동 요구 사항입니다. 이중 전원 공급 장치 전환 과정에서 역방향 전원 공급은 특별한 주의가 필요한 위험입니다. 전기 에너지가 한 전원에서 다른 전원으로 역방향으로 흐를 경우 직원 안전에 위협이 되고 장비 고장이 발생하며 규정 준수 문제가 발생합니다.

왜 그래야만 하는가?이중 전력 전송 스위치백피딩을 절대적으로 방지한다?

백피딩은 두 개의 독립적인 전원이 상호 연결되어 전류가 의도하지 않은 방향으로 흐를 때 발생합니다. 뇌우로 인해 건물 전체에 정전이 발생하고 건물 관리자가 백업 발전기를 가동했지만 잘못된 스위칭 작동으로 인해 전기가 끊어져야 할 송전선으로 역류할 수 있다고 가정해 보겠습니다. 이 현상은 백피딩(backfeeding)으로, 그리드 유지 관리 담당자에게 보이지 않는 위험을 초래합니다. 또한, 계통 전력이 갑자기 복구되면 발전기에 비정상적인 전압 서지가 발생하여 잠재적으로 발전기가 손상될 수 있습니다.

안전한 이중 전원 전환 문제를 해결하는 방법은 무엇입니까?

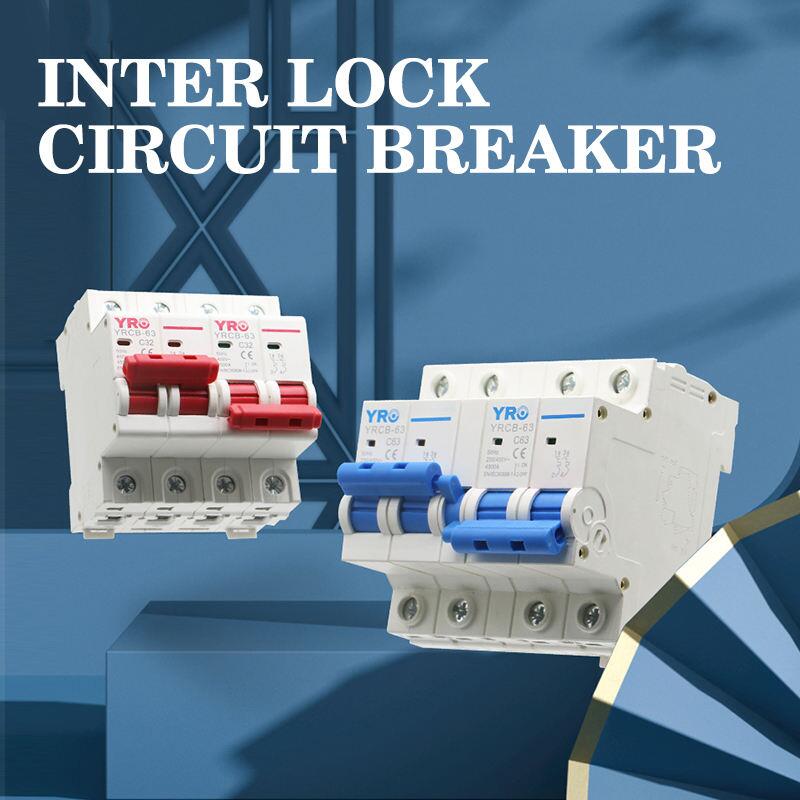

기계적 인터록

기계적 연동은 이중 전원 절연에서 가장 기본적이면서도 중요한 안전 설계 중 하나이며 작동 논리는 매우 간단합니다.

• 언제든지 하나의 전원 공급 장치만 연결할 수 있습니다.
• 한쪽 전원 공급 장치가 닫힌 상태에 있으면 다른 쪽 전원 공급 장치가 구조적으로 강제로 잠깁니다.
• 이는 물리적 관점에서 두 개의 전원이 병렬로 연결될 가능성을 제거합니다.

이러한 설계 접근 방식은 운영자가 실수를 하더라도 두 개의 전원 공급 장치가 병렬 또는 역으로 연결되는 순간적인 상황이 발생하지 않도록 보장합니다.

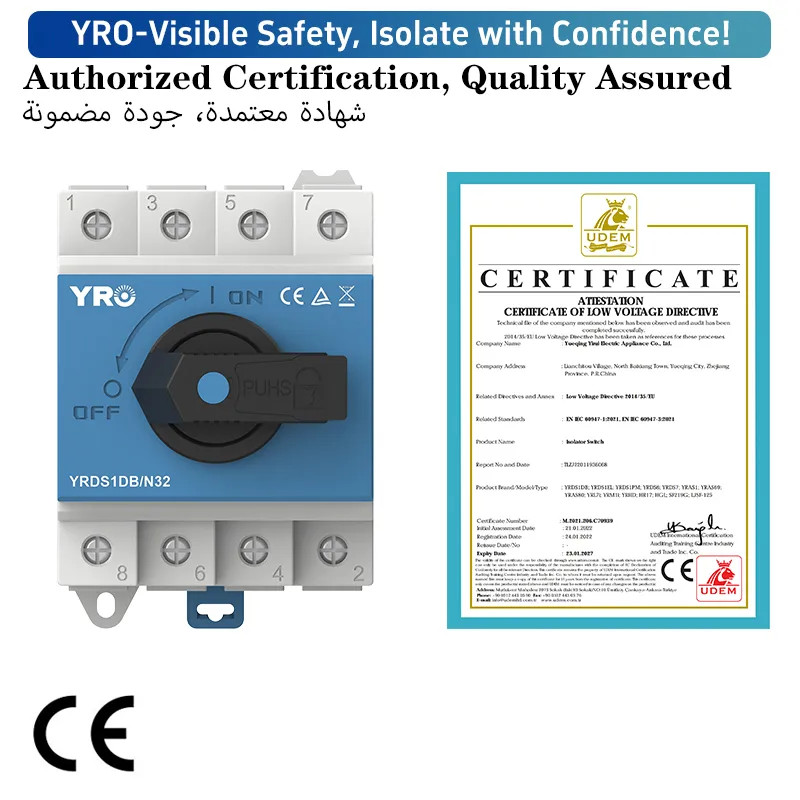

분리 스위치

이중 전원 스위칭 애플리케이션에서 차단 스위치는 단순히 "전류 생성 또는 차단" 기능만 수행하는 것이 아닙니다. 핵심 가치는 기계적 구조를 사용하여 전원 격리를 강제로 달성하는 데 있습니다.

차단 스위치의 접점이 "열림" 위치에 있으면(블레이드가 올라감) 개방 회로가 형성되어 전류가 통과할 수 없습니다. "닫힘" 위치(블레이드가 내려감)에 있으면 폐쇄 회로가 형성되어 전류가 양쪽 사이에서 자유롭게 흐를 수 있습니다. 이러한 하드웨어 기반 접근 방식은 작업자 오류나 비정상적인 조건으로 인해 백피드가 발생할 가능성을 크게 줄입니다.

규정 준수, 수용 및 장기적인 신뢰성

수용 및 유지 관리의 관점에서 볼 때 단로기는 여전히 분명한 이점을 가지고 있습니다. 명확하게 보이는 연결 해제 상태를 통해 검사관은 시스템이 효과적인 격리를 달성했는지 직관적으로 확인할 수 있습니다.

장기적인 운영 관점에서 신뢰할 수 있는 물리적 절연은 장비가 받는 감전을 줄이고, 시스템 안정성을 향상시키며, 전체 서비스 수명을 연장하는 데도 도움이 됩니다.

결론

주 전원과 발전기를 모두 사용하는 이중 전원 공급 시스템에서는 둘 사이의 역전원 공급을 방지하는 것이 기본적인 안전 요구 사항입니다. 단로기를 적절한 연동 장치와 함께 사용하면 이 안전 기능을 달성하기 위한 기본 보장을 제공할 수 있습니다.

주거용으로 간단한 기계식 인터록을 선택하든 중요한 위치에 자동 변환 시스템을 선택하든 기본 작동 원리는 비슷합니다. 하나의 전원을 연결하기 전에 먼저 다른 전원이 완전히 분리되었는지 물리적, 시각적으로 확인합니다.

전원 스위칭은 무정전 전원 공급을 유지하는 것뿐만 아니라, 전기 에너지가 항상 안전하고 올바른 경로를 따라 전달되는지 여부와도 관련이 있습니다.
