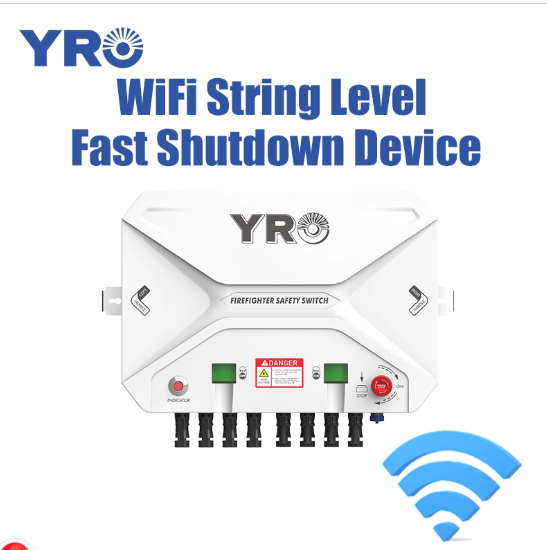

WiFi 6-10 스트링 RSD 고속 종료 장치는 어떻게 태양광 PV 안전을 향상시킬 수 있습니까?

WiFi 6-10 스트링 RSD 고속 종료 장치 이해

태양광 발전 시스템은 충분한 햇빛이 모듈에 도달할 때마다 DC 전기를 생성합니다. 인버터가 꺼진 경우에도 PV 어레이의 일부와 해당 DC 배선에는 전원이 계속 공급될 수 있습니다. 이는 설치자, 유지 관리 담당자, 응급 구조원 및 시스템 소유자에게 중요한 안전 고려 사항을 만듭니다.

일반적으로 RSD라고 하는 급속 차단 장치는 차단 기능이 활성화될 때 PV 시스템의 정의된 부분 내에서 전기 출력을 차단하거나 줄이도록 설계되었습니다. 스트링 레벨 급속 차단 장치는 설계 및 정격 구성에 따라 공유 인클로저 및 스위칭 배열을 통해 여러 PV 스트링을 관리할 수 있습니다.

용어6-10줄일반적으로 해당 문자열 개수 범위 내에서 구성을 수용하도록 고안된 장치 제품군을 나타냅니다. 이는 모든 모델이 가능한 모든 전압, 전류 또는 배선 배열을 자동으로 지원한다는 의미는 아닙니다. 선택한 모델의 데이터시트와 배선도에 따라 허용되는 구성이 결정됩니다.

제품 사양에 WiFi가 포함된 경우, 통신 기능이나 원격 제어 기능을 제공할 수 있습니다. 그러나 WiFi는 모든 급속 종료 장치에 내재된 기능은 아닙니다. 구매자는 정확한 모델이 WiFi, RS485, 다른 통신 인터페이스를 지원하는지, 아니면 기존 종료 제어 방법만 지원하는지 확인해야 합니다.

태양광 PV 시스템에서 신속한 종료가 작동하는 방식

일반적인 스트링 수준의 급속 차단 배열에는 PV 모듈, DC 스트링 배선, 차단 스위치 또는 컨트롤러, 인버터, 관련 보호 및 접지 장비가 포함됩니다. 정확한 레이아웃은 시스템 아키텍처 및 현지 전기 요구 사항에 따라 다릅니다.

1단계: 일반 발전

정상적인 작동 조건에서 태양광 모듈은 DC 전력을 생산합니다. 전류는 구성된 스트링 회로를 통해 인버터를 향해 흐르고, 여기서 사용 또는 내보내기를 위해 AC 전력으로 변환됩니다.

2단계: 종료 이벤트가 시작됩니다.

지정된 스위치, 제어 회로, 전력 손실 상태 또는 승인된 제어 신호는 장치 설계에 따라 종료를 시작할 수 있습니다. 일부 제품은 선택적 통신 또는 온도 관련 기능도 제공합니다. 이러한 기능은 RSD 범주에서만 가정하기보다는 실제 모델에 대해 확인되어야 합니다.

3단계: 장치가 지정된 DC 회로의 연결을 끊습니다.

필요한 트리거가 감지되면 장치는 설계에 따라 내부 DC 절연 메커니즘을 작동합니다. 영향을 받는 회로는 제조업체가 지정한 대로 연결이 끊어졌습니다. 결과적인 전압 및 차단 응답은 시스템 토폴로지, 장치 위치, 스위칭 배열 및 적용 가능한 요구 사항에 따라 달라집니다.

4단계: 직원은 승인된 안전 절차를 따릅니다.

종료 후 자격을 갖춘 직원은 설비의 비상 및 전기 안전 절차를 따라야 합니다. PV 모듈이 햇빛 아래서 전기 생산을 중단하거나 배선의 모든 부분이 자동으로 만져도 안전하다고 가정해서는 안 됩니다.

시스템 설계자에게 중요한 작업은 전체 종료 시퀀스, 장치의 트리거링 방법, 스위칭 장비의 위치, 정상 및 오류 조건에서 필요한 응답을 확인하는 것입니다.

다중 스트링 정지가 태양광 프로젝트에 중요한 이유

다중 스트링 회로 관리

6~10개의 스트링용으로 설계된 장치는 여러 스트링 회로가 있는 PV 어레이용 차단 장비를 구성하는 데 도움이 될 수 있습니다. 승인된 설계에 따라 장비 레이아웃이 단순화되고 별도 인클로저의 필요성이 줄어들 수 있습니다. 실제 절감액은 스트링 수, 케이블 경로, 설치 인력 및 프로젝트 요구 사항에 따라 달라집니다.

비상 대응 계획 지원

신속한 정지 장비는 비상 및 유지 관리 중 위험을 줄이기 위한 광범위한 전기 안전 전략의 일부를 구성할 수 있습니다. 명확한 라벨링, 접근 가능한 제어 위치 및 문서화된 종료 절차는 직원이 시스템 작동 방법을 이해하는 데 도움이 됩니다.

옥외 설치 조건 해결

태양광 장비는 비, 먼지, 온도 변화, 햇빛 및 기타 환경적 스트레스에 자주 노출됩니다. 적절한 엔클로저와 올바르게 설치된 케이블 입구는 내부 구성 요소를 보호하는 데 도움이 됩니다. 필요한 보호 수준은 설치 환경 및 제조업체의 지침과 일치해야 합니다.

시스템 구성 개선

계획된 다중 스트링 배열을 통해 회로 식별 및 유지 관리 문서를 더욱 간단하게 만들 수 있습니다. 설치자는 영향을 받은 스트링에 라벨을 붙이고, 장치 위치를 기록하고, 기술자가 각 PV 회로와 관련된 장비를 식별할 수 있도록 업데이트된 단선 다이어그램을 유지해야 합니다.

프로젝트별 제어 옵션 허용

일부 RSD 제품군은 추가 제어 또는 통신 기능을 제공합니다. 프로젝트에 원격 작동, WiFi 통신 또는 다른 모니터링 시스템과의 통합이 필요한 경우 모델을 선택하기 전에 정확한 인터페이스, 지원 프로토콜, 작동 범위 및 제어 동작을 확인하십시오.

구매 전 평가해야 할 주요 기술 사양

급속 종료 장치를 선택할 때는 기술 호환성이 필수적입니다. 문자열 수만으로는 적합성을 확립하기에 충분하지 않습니다. 제안된 장비를 PV 모듈 데이터, 인버터 입력 제한, 회로 설계 및 현지 전기 요구 사항과 비교하십시오.

참고로 YRO가 공개한 제품정보는6-10 스트링 RSD 고속 셧다운 장치명시된 DC 스트링 전압 1500V, 스트링 전류 26A, 정격 AC 전압 230V, 작동 전압 100~270V AC, 작동 온도 범위 -40°C~+85°C, IP66 보호 기능을 갖춘 모델 YRSD-8A를 식별합니다. 이 수치는 프로젝트에 제공되는 최신 데이터시트 및 정확한 모델과 비교하여 확인해야 합니다.

6~10현 제품군의 모든 제품에 한 모델의 사양을 적용하지 마십시오. 전압 및 전류 정격, 통신 기능, 배선 배열 및 인증은 버전마다 다를 수 있습니다.

6-10 스트링 RSD와 기타 종료 솔루션 비교

다양한 PV 프로젝트에는 다양한 종료 아키텍처가 필요합니다. 다중 스트링 장치는 일부 레이아웃에 적합할 수 있는 반면, 모듈 수준 장비 또는 다른 승인된 시스템이 프로젝트 요구 사항을 더 잘 충족할 수 있습니다.

이러한 솔루션은 자동으로 상호 교환 가능하지 않습니다. 예를 들어, 스트링 수준의 연결 해제가 반드시 모듈 수준의 전압 감소를 제공하는 것은 아닙니다. 필요한 안전 기능, 장비 아키텍처 및 전기 관리 규칙에 따라 적절한 솔루션을 선택해야 합니다.

PV 프로젝트에 적합한 RSD 장치를 선택하는 방법

1. 실제 문자열 개수 계산

PV 레이아웃과 제어해야 하는 회로 수부터 시작하세요. 제안된 장치가 의도한 스트링 수를 수용하는지, 배선 배열이 제조업체가 승인한 다이어그램을 따르는지 확인하십시오.

2. 최대 시스템 전압 확인

모듈 온도가 낮아지면 PV 개방 회로 전압이 상승합니다. 모듈 제조업체의 온도 계수와 현장의 예상 최소 설계 온도를 사용하여 최대 스트링 전압을 계산합니다. 결과를 장비 등급 및 적용 가능한 설계 한계와 비교하십시오.

3. 전류 및 보호 조정 확인

모듈 전류 특성, 병렬 스트링 배열, 보호 장치, 도체 등급 및 RSD 제조업체의 제한 사항을 검토하십시오. 명시된 스트링 전류가 가능한 모든 최대 전류 또는 단락 정격과 동일하다고 가정하지 마십시오.

4. 종료 방법 확인

프로젝트에 수동 비상 스위치, 정의된 AC 손실 응답, 선택적 온도 트리거 기능, 원격 제어 또는 기타 지정된 방법이 필요한지 여부를 결정합니다. 제조업체 및 시스템 설계자와 함께 전체 순서를 확인하십시오.

5. 통신 요구 사항 확인

WiFi가 필요한 경우 장치에 WiFi 모듈이 포함되어 있는지, 어떤 네트워크 조건이 필요한지, 실제로 원격으로 수행할 수 있는 기능은 무엇인지 물어보세요. RS485를 사용하는 경우 지원되는 프로토콜, 배선 및 해당 컨트롤러와의 호환성을 확인하십시오. 무선 연결은 필수 긴급 종료 제어를 대체할 수 없습니다.

6. 설치 조건 검토

주변 온도, 직사광선, 물 노출, 먼지, 장착 표면, 케이블 배선 및 유지 관리를 위한 접근을 평가합니다. 외함 등급은 제품이 적절한 글랜드, 커넥터, 씰 및 커버와 함께 설치된 경우에만 의미가 있습니다.

설치 계획 및 안전 고려 사항

신속 정지 장비는 잠재적으로 위험한 DC 회로를 처리합니다. 설치, 시운전 및 테스트는 제조업체의 지침과 프로젝트 위치에 적용되는 전기 규정에 따라 자격을 갖춘 인력이 수행해야 합니다.

장치 위치 계획

제조업체가 지정한 장착 위치 및 시스템 다이어그램을 따르십시오. 설계상 PV 어레이 가까이에 설치해야 하는 경우 액세스, 케이블 길이, 날씨 노출, 인버터 또는 관련 장비에 대한 경로를 고려하십시오. 필요에 따라 비상 제어 위치를 명확하게 식별하고 접근할 수 있도록 유지하십시오.

배선도 확인

작업을 시작하기 전에 DC 극성, 스트링 할당, 도체 크기, 커넥터 호환성, 접지 또는 본딩 요구 사항, AC 공급 장치 연결 및 제어 배선을 확인하십시오. 극성이 잘못되었거나 커넥터가 호환되지 않으면 장비가 손상되고 안전 위험이 발생할 수 있습니다.

정지 제어 조정

제어 방법이 프로젝트 설계와 일치하는지 확인하십시오. 어떤 이벤트가 종료를 시작하고 어떤 전기 상태가 발생하는지 식별합니다. 여러 장치 또는 제어 구성 요소가 관련된 경우 상호 작용 방식과 신호 또는 전원 공급 장치가 손실되면 어떤 일이 발생하는지 문서화하십시오.

핸드오버 전 커미션

승인된 시운전 절차를 사용하여 장치 작동, 회로 식별, 의도된 종료 응답 및 통신 기능을 확인하십시오. 결과를 기록하고 시스템 도면을 업데이트합니다. 테스트를 완료하기 위해 실시간 테스트 절차를 즉석에서 수행하거나 보호 기능을 우회하지 마십시오.

안정적인 작동을 위한 검사, 테스트 및 유지보수

적절하게 선택된 차단 장치라도 적절한 유지 관리 계획이 필요합니다. 검사 간격은 제조업체의 권장 사항, 환경 조건, 현지 요구 사항 및 설치 위험 프로필을 반영해야 합니다.

• 육안 검사:인클로저에 균열, 충격 손상, 부식, 물 유입 또는 과열 징후가 있는지 확인하십시오.
• 케이블 및 커넥터 점검:느슨하거나 손상되었거나 부적절하게 지원되는 케이블을 찾고 승인된 절차를 사용하여 커넥터 상태를 확인하십시오.
• 라벨링 검토:종료 제어, 장치 식별 및 영향을 받는 회로에 명확한 라벨이 붙어 있는지 확인하십시오.
• 기능 테스트:제조업체가 승인한 절차와 해당 안전 규칙에 따라 차단 기능을 테스트하십시오.
• 통신 확인:WiFi 또는 RS485가 제공되는 경우 네트워크 연결이 안전 기능 작동을 입증한다고 가정하지 않고 지원되는 통신 및 제어 기능을 확인하십시오.
• 선적 서류 비치:검사, 테스트 결과, 수리, 교체 부품, PV 시스템 레이아웃 변경 사항을 기록합니다.

비정상적인 상태가 발견되면 승인된 격리 및 서비스 절차를 따르십시오. 제조업체가 명시적으로 작업을 허용하지 않고 해당 작업을 수행하는 사람이 자격을 갖춘 경우가 아니면 전류가 흐르는 장비를 열거나 내부 수리를 수행하지 마십시오.

태양광 설치업체 및 유통업체를 위한 실용적인 조달 체크리스트

WiFi 6-10 스트링 RSD 고속 종료 장치에 대한 견적을 요청하기 전에 프로젝트의 전기 및 상업적 요구 사항을 준비하십시오. 명확한 정보는 공급업체가 적절한 구성을 식별하는 데 도움이 되며 반복적인 기술 설명으로 인한 지연을 줄여줍니다.

가격에만 의존하기보다는 기술적 적합성, 문서 품질, 커뮤니케이션, 납품 신뢰성, 애프터 서비스 지원 측면에서 공급업체를 비교하십시오. 제품이 규제 시장을 대상으로 하는 경우 정확한 모델과 구성이 프로젝트 관할권의 요구 사항을 충족하는지 확인하십시오.

ZHEJIANG YRO NEW ENERGY CO., LTD.광전지 애플리케이션을 위한 신속한 종료 솔루션을 제공합니다. 구매자는 사양을 확정하기 전에 회사의 제품 정보를 검토하고 필요한 스트링 수, 전기 등급, 인클로저 보호, 제어 방법 및 사용 가능한 옵션에 대해 논의할 수 있습니다.

WiFi 6-10 스트링 RSD 고속 종료 장치에 대해 자주 묻는 질문
