단절기 스위치 란 무엇이며 어떻게 작동합니까?

전력 시스템의 일상적인 유지 보수 중에 기술자는 종종 어려운 상황에 직면합니다. 장비를 정비 할 때 전기 흐름을 안전하게 방해하는 방법, 작동 오류로 인한 아크 플래시 또는 폭발과 같은 사고를 방지하는 방법은 전용 장치 인 Disconnector가 개발 및 적용된이 실제 상황을 기반으로합니다.

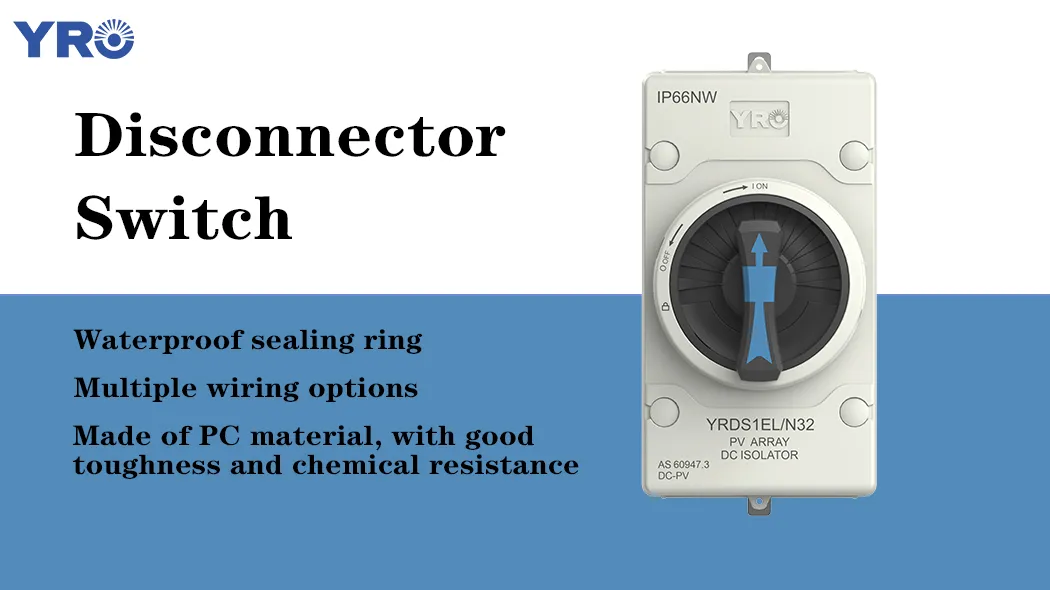

단인 러너 스위치 란 무엇입니까?

A 단절 선수 스위치회로가 완전히 분리되도록하기 위해 전기 시스템에 사용되는 기계 장치입니다. 주요 기능은 장비가 유지 보수 또는 오작동 중일 때 가시적 인 물리적 격리를 제공하고 우발적 인 전원을 켜고 운영자의 안전을 보장하는 것입니다. 참고 사항 : 일반적으로 부하 전류의 ON OFF 작동에는 사용되지 않지만 "전원 공급 장치를 분리"하는 역할을합니다.

Disponnector Knife 스위치라고도하는 Disponnector는 본질적으로 단열지지 구조를 갖는 금속 접촉 시스템입니다. 회로 차단기와 달리 아크-잉글랜드 기능이 없으므로 하중 하에서 작동하는 것이 금지되어 있음을 의미합니다. 그렇지 않으면 장비가 고전압으로 연소 될 수 있습니다.

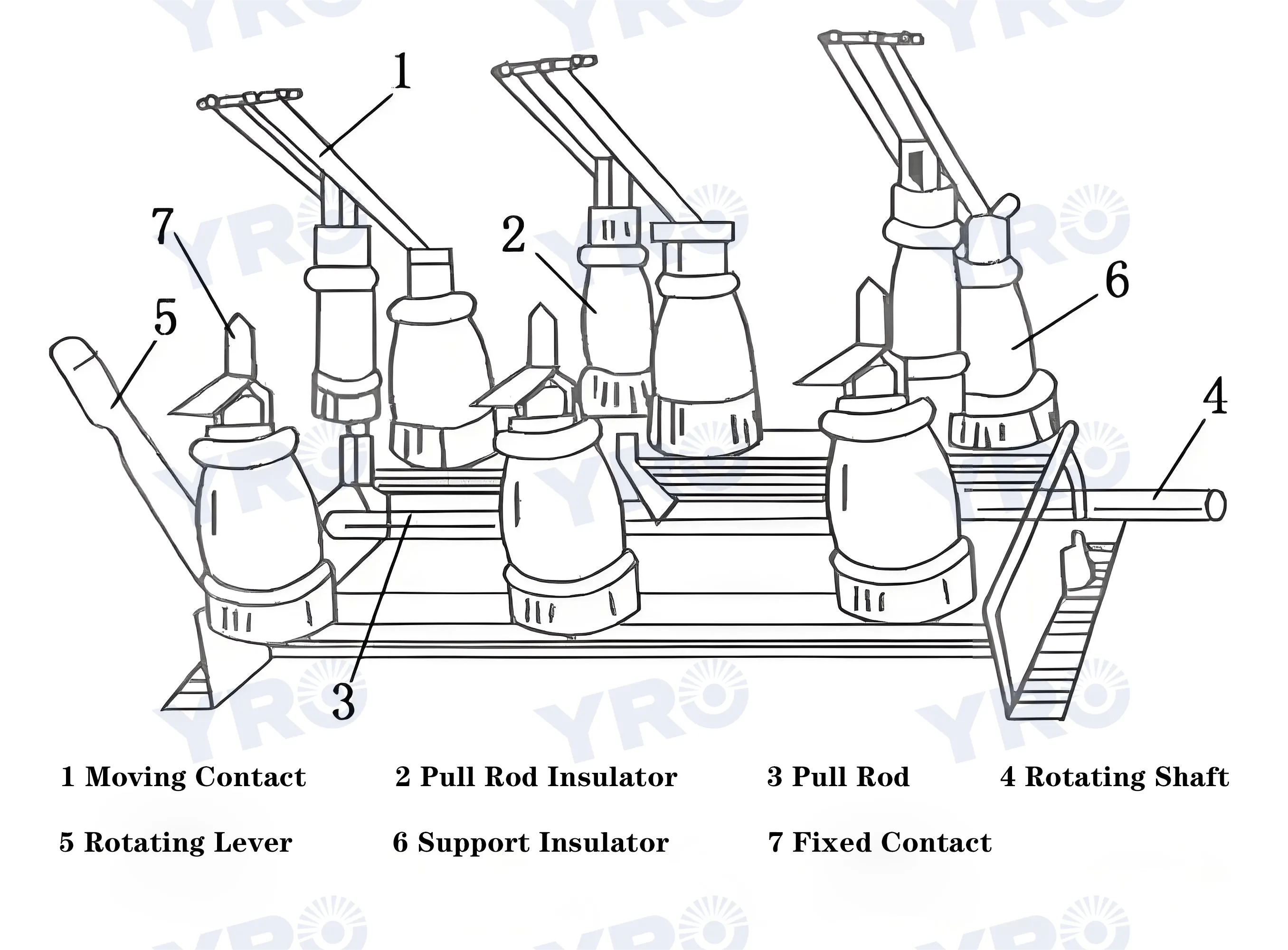

단인 러너 스위치는 어떻게 작동합니까?

1. 개방 작업 :

1 단계 : 회로 차단기가 분리되어 회로에 하중 전류가 없음을 확인합니다.

2 단계 : 움직이는 접점을 구동하여 작동 메커니즘을 통해 회전하거나 번역하여 정적 접촉에서 분리하여 가시 파단 표면을 형성합니다.

3 단계 : 접점이 분리 된 후, 중단 거리는 절연 요구 사항 (예 : 10kV 시스템에서는 1550mm 이상이어야 함)을 충족해야합니다.

4 단계 : 열린 위치를 잠그고 기계적 지표 또는 전기 신호를 통해 상태를 확인하십시오.

2. 마감 작업 :

1 단계 : 회로에 이상이 없는지 확인한 후 인터록 장치를 제거하십시오.

2 단계 : 작동 메커니즘은 이동 접점을 구동하여 정적 접촉과 밀접하게 접촉하여 접촉 압력 (예 : 스프링에 의해 압축되는 등)을 보장하여 접촉 저항을 줄입니다.

3 단계 : 접촉 클램핑 설계 (예 : 이중 블레이드 구조) 및 전자기 잠금 (높은 단락 회로 전류 시나리오)을 통한 안정성 향상.

다양한 유형의 전력 분리기의 고유 한 기능 기능은 무엇입니까?

전압 레벨로 분류됩니다

고전압 단인 설치 스위치: 10kV 이상의 고전압 전력 시스템에 사용되며 일반적으로 변전소 또는 분배 변압기 사이에 설치됩니다. 그것은 복잡한 구조를 가지고 있으며 강력한 단열 성능과 기계적 강도가 필요합니다.

저전압 단인 설치 스위치: AC 220V/380V 및 DC 시스템에 사용되며 산업 전기 캐비닛 및 태양 광 접합 상자에 널리 적용됩니다. 소형 구조와 간단한 작동이 특징입니다.

2. 구조적 형태로 분류

나이프 스위치 타입 단인 러너 : 금속 블레이드 모양이며 삽입하거나 당겨서 꺼집니다. 일반적으로 저전압 시스템에서 사용되며 가장 직관적 인 형태입니다.

로타리 단절 acpernector 스위치: 작동 핸들을 회전시켜 내부 연락처가 닫히거나 열립니다. 공간이 제한된 시나리오에 적합하며 종종 기계식 제어 패널에 사용됩니다.

서랍 유형 단인 러너 : 서랍 타입 스위치 캐비닛에 설치되어 유지 보수 및 교체에 편리하며 자주 작동이 필요한 전력 분배 시스템에서 종종 사용됩니다.

3. 설치 방법으로 분류

실내 단절 자 : 실내 환경에서 사용되며 소형 구조 및 방진 기능에 중점을두고 설계되었습니다.

실외 안전 차단 스위치: 야외 또는 옥상과 같은 실외 환경에 적합하며 우선 방지, UV 방지 및 반응 방지 성능이 필요합니다.

4. 작동 모드별로 분류됩니다

수동 전원 단절기: 기계식 커넥팅로드는 단열 된 작동 레버 또는 회전 핸들에 의해 구동되어 접점을 분리합니다. 이 방법은 주로 저전압 또는 소규모 전력 분배 시스템에서 사용됩니다.

전기 작동 : 스위치의 개방 및 닫기는 기어 메커니즘을 전기 모터로 구동하여 수행되며, 이는 원격 제어가 필요한 고전압 변전소와 같은 시나리오에서 일반적으로 볼 수 있습니다.

결론

분리기는 가장 복잡한 전기 장비는 아니지만 개인 안전과 회로 시스템의 안정적인 작동을 보장하는 데 중요한 구성 요소입니다. 기본 정의에서 작업 원칙에 이르기까지, 그리고 다양한 제품 간의 기능적 차이에 이르기까지, 적절한 단절기를 선택하면 유지 보수 효율을 향상시킬뿐만 아니라 사고율을 크게 줄일 수 있음을 알 수 있습니다.

여전히 특정 모델 또는 설치 사례를 더 깊이 파고 들기를 원한다면 YRO는 귀하의 실제 신청 상황을 추가로 분석하거나 적합한 제품을 추천 할 수 있습니다. 도움이 필요하면 언제든지 문의하십시오.
