일반적으로 유통 상자에 어떤 전기 구성 요소가 포함되어 있습니까?

오늘날의 전력망의 중요한 부분 인 유통 상자는 두 가지 중요한 작업을 수행합니다. 필요한 위치에 전력을 전달하고 전기 위험을 보호합니다. 공장, 사무실 건물, 심지어 집에서 회로 차단기, 퓨즈 및 기타 중요한 구성 요소가 설치되어 있습니다. 이러한 구성 요소는 동일한 목표를 달성하기 위해 잘 조정 된 팀처럼 함께 작동합니다. 꾸준한 전기 공급을 유지하는 동안, 그들은 끊임없이 결함을 모니터링하고 실질적인 피해를 입히기 전에 잠재적 인 문제를 막기 위해 빠르게 행동합니다.

분배 상자의 일반적인 전기 구성 요소는 무엇이며 그 기능은 무엇입니까?

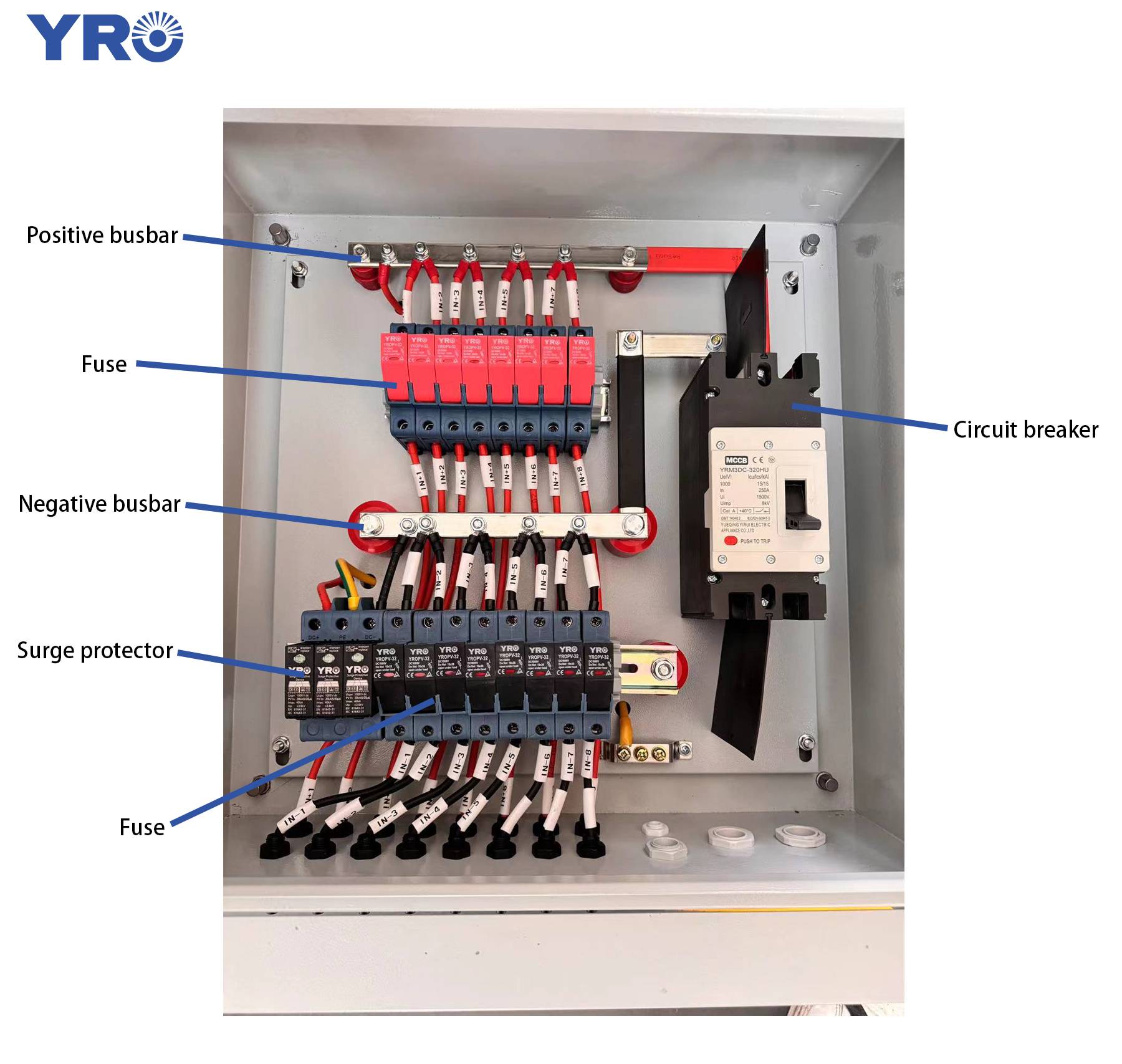

표지를 엽니 다배포 상자, 눈부신 구성 요소가 보입니다. 우리는 그들의 기능을 위에서 왼쪽에서 왼쪽에서 오른쪽으로 순서대로 설명합니다.

1. 버스 바

버스 바는 a의 전도성 구성 요소입니다배포 상자그것은 양성 및 음성 도체를 연결하는 책임이 있습니다. 버스 바는 종종 구리로 만들어집니다. 구리는 전기 전도성이 우수하기 때문에 전력이 부드럽게 흐르고 전력 손실을 줄이며 전력 전송 효율을 향상시킵니다. 또한, 구리는 높은 기계적 강도를 가지며 큰 전류 하중을 견딜 수있어 전력 장비의 안정적인 작동을 유지하는 데 필수적입니다.

버스 바의 성능을 개선하기 위해 일반적으로 주석 층으로 덮여 있습니다. 주석은 구리가 공기로 오랫동안 산화되는 것을 방지 할 수 있으며, 산화 된 층으로 인한 접촉 저항의 증가를 피할 수 있습니다. 또한 주석 도금은 아크 및 스파크의 가능성을 줄여 전기 연결을 더 안전하게 만듭니다.

2. 퓨즈

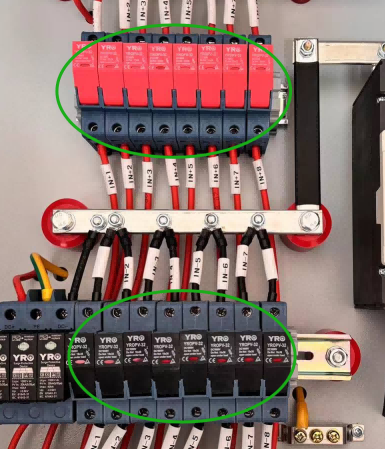

의 주요 기능퓨즈전류가 퓨즈의 정격 값을 초과 할 때퓨즈 홀더과열로 인해 코어가 녹아 전류를 차단하고 회로를 보호합니다. 여기에는 두 줄의 퓨즈가 있음을 알 수 있습니다. 위의 빨간색 줄은 양극에 연결되어 있으며 아래의 검은 줄은 음의 극에 연결됩니다. 전기 연결에서 빨간색은 일반적으로 양극을 나타내고 검은 색은 음의 극을 나타냅니다. 배선 오류를 피하기 위해 YRO 퓨즈의 외관 설계는 각각 빨간색과 검은 색을 사용하여 배선을보다 직관적으로 사용합니다. 이런 식으로 색상을 관찰하면 해당 연결 위치를 명확하게 결정하여 설치의 정확성과 안전성을 향상시킬 수 있습니다.

3. Lightning Arrester

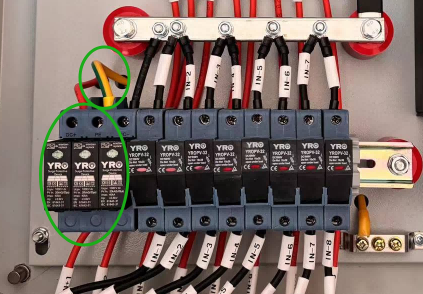

계속해서 검은 퓨즈 옆에 장착 된 것은번개 Arrester. 주요 기능은 일시적 과전압 (서지)으로 인해 전기 장비가 손상되는 것을 방지하는 것입니다. 장비 작동 중에 지표가 밝혀지면번개 Arrester빨간색으로 바뀌면 비정상적으로 높은 전류로 인한 번개 또는 자기 보호와 같은 강한 서지 충격을 경험했음을 의미합니다. 이 시점에서 다른 전기 장비의 작동 상태를 즉시 확인하여 영향을받지 않도록해야합니다. 또한 SPD 자체를 교체 해야하는지 확인하여 이후에도 효과적인 보호를 제공 할 수 있는지 확인하는 것이 중요합니다.

신중한 학생들은 유통 상자에서 빨간색과 검은 색 전선 외에도 매우 눈에 띄는 노란색 녹색 와이어가 있음을 알 수 있습니다. 이 와이어는 Lightning Arrester에 연결되어 있으며 땅 역할을합니다. 접지는 전기 안전의 매우 중요한 부분이며, 전류가 지구로 안전하게 생성 된 전기의 결함 또는 누출로 인해 전기 장비 및 인력에 대한 잠재적 위험을 피하기 위해 장비 일 수 있습니다. 따라서이 노란색 녹색 와이어는 접지 와이어로 알려져 있으며, 그 역할은 전류가 시스템과 사용자의 안전을 보호하기 위해 장비 쉘을 통해 인력으로 흐르지 않도록하는 것입니다.

4. 회로 차단기

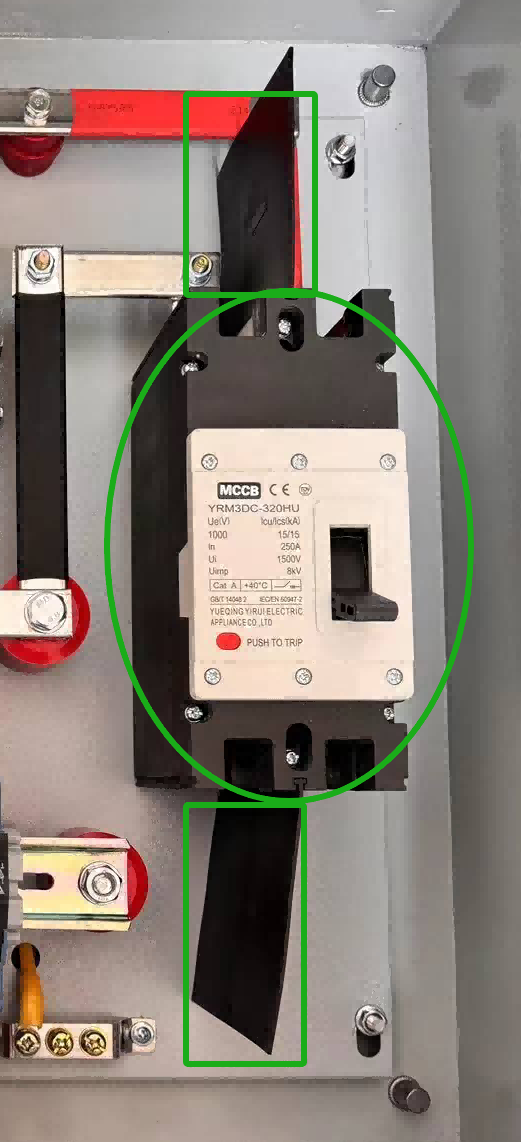

우리의 시선은회로 차단기가장 오른쪽. 회로 차단기는 분배 상자의 중요한 구성 요소이며 주로 회로의 개방 및 닫기에 사용됩니다. 전압이 너무 높거나 전류가 너무 크면 회로 차단기가 자동으로 트립되어 회로 및 장비의 안전성을 보호합니다.

회로 차단기 근처에는 두 개의 검은 색이 있습니다. 이들은 아크 소화판입니다. 직류는 아크의 특성을 가지고 있습니다. 빨간색 와이어와 검은 색 와이어가 연결되어 있지만 단락되지 않고 서로 가까이 있으면 스파크가 발생할 수 있습니다. 이것은 아크 현상입니다. 아크 소화판의 기능은이가 발생하지 않도록하는 것입니다.

5. 다른

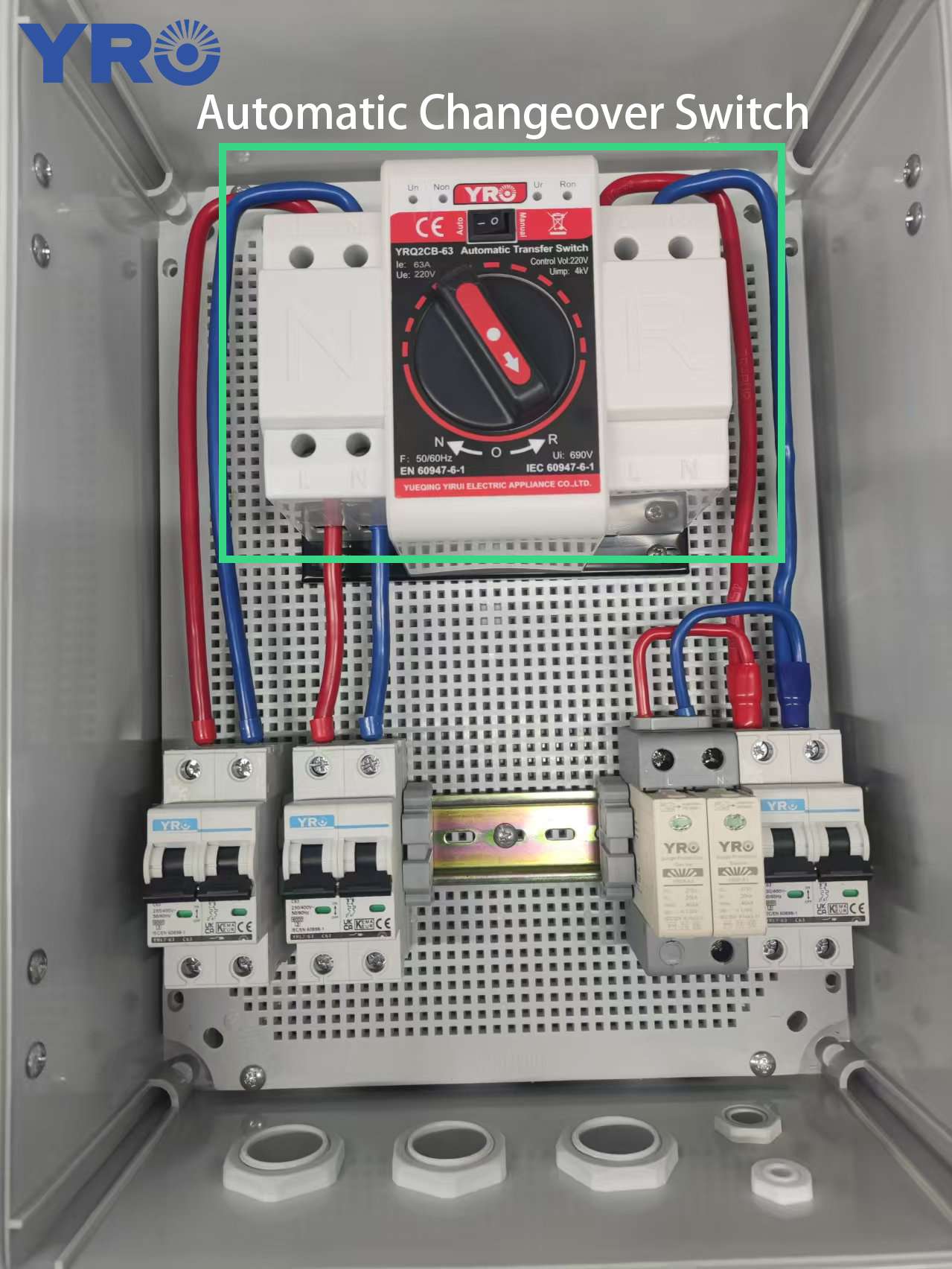

위의 구성 요소 외에도 과도한 전압 보호기,자동 전환 스위치이중 전원 공급 장치의 경우 유통 상자에 누출 보호기, 컨택 터 등을 설치할 수도 있습니다. 이러한 구성 요소는보다 포괄적 인 전력 보호 및 제어 솔루션을 제공하기 위해 실제 요구에 따라 합리적으로 구성 될 수 있습니다.
