단상 및 3상 과전압 및 저전압 보호기의 차이점은 무엇입니까

산업 및 상업용 전력 시스템에서 적절한 선택과전압 및 저전압 보호기장비를 보호하고 안정적인 작동을 유지하는데 도움이 됩니다. 단상 및 3상 보호기의 작동 원리는 유사하지만 구조, 적용 가능한 시나리오 및 성능이 다릅니다. 이 기사에서는 실제 적용의 관점에서 이 두 가지 유형의 보호기 간의 차이점을 분석합니다.

이 두 가지 유형의 보호 장치의 차이점을 이해하기 전에 먼저 단상 전기 및 3상 전기의 기본 개념과 과전압 및 부족 전압 보호 장치와의 연결을 파악해야 합니다.

단상 전기와 삼상 전기의 차이점

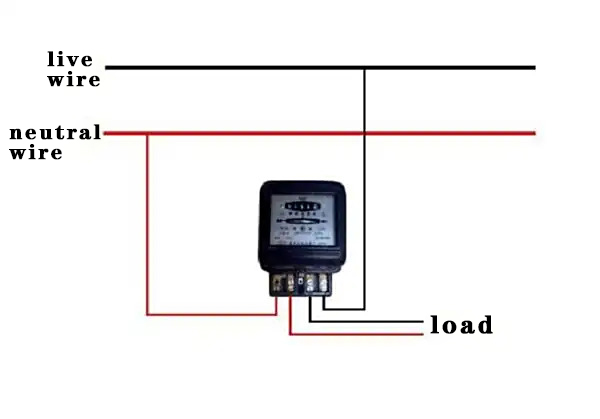

단상전기

• 구조: 활선(L) 1개와 중성선(N) 1개로 구성됩니다. 안전을 위해 접지선을 추가하는 경우도 있습니다.
• 전압: 일반적으로 220V(아시아 태평양) 또는 110V(미주).
• 적용 시나리오: 주로 조명, 가전제품(예: 냉장고, 에어컨) 및 소형 장비에 사용됩니다.
• 특징: 구조가 간단하고 가격이 저렴하지만 전원 공급 안정성이 상대적으로 낮습니다. 저전력 부하에 적합합니다.

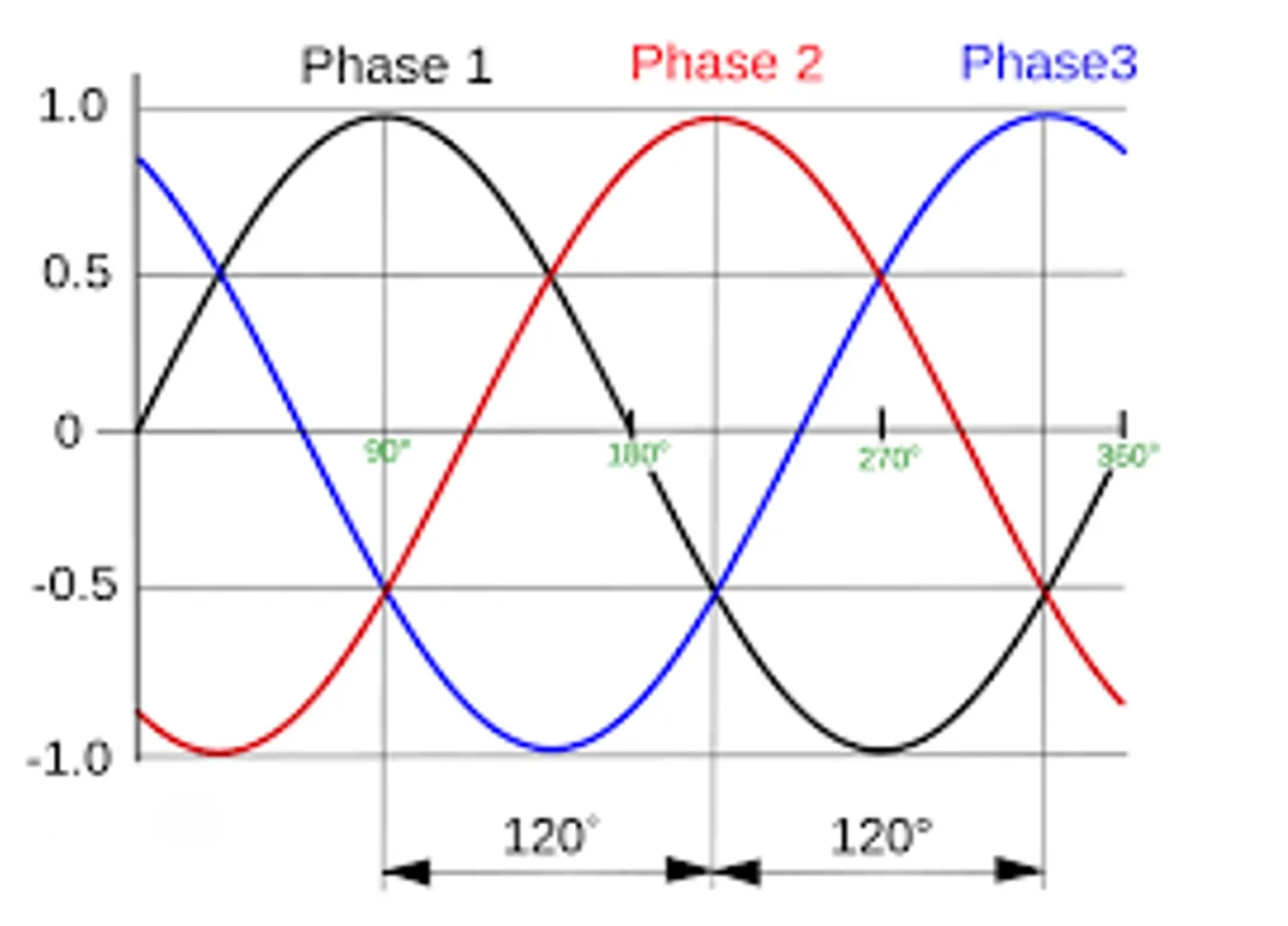

삼상 전기

• 구조: 활선 3개와 중성선 1개로 구성됩니다. 때로는 접지선이 추가됩니다.
• 전압: 일반적으로 380V이며 산업, 대형 장비 및 고전력 부하에 적합합니다.
• 적용 시나리오: 공장, 대형 모터, 압축기, 산업 장비 등에 사용됩니다.
• 특성: 안정적인 전원 공급 장치, 고효율, 더 높은 전력을 전달할 수 있습니다. 그러나 구조가 더 복잡하여 전문적인 설치 및 유지 관리가 필요합니다.

두 전기 시스템 간의 기본적인 차이점을 이해한 후에는 두 가지 유형의 과전압 및 저전압 보호기 간의 기능적 차이점을 더 쉽게 이해할 수 있습니다.

단상 및 3상 과전압 및 저전압 보호기의 차이점

전압

이 두 가지 유형의 보호기 간의 주요 차이점은 적용 가능한 전압 시스템에 있습니다.단상 보호기단상 시스템에 사용되는 반면삼상 보호기3상 시스템에 사용됩니다.

보호

단상 보호기의 구조는 비교적 간단합니다. 단상 전압만 모니터링하면 되며 상대적으로 단일 기능만 갖고 있어 상 오류로부터 보호하는 기능이 부족합니다. 3상 보호기는 3상 전압을 동시에 모니터링하고 위상 순서 및 위상 오류 조건도 감지해야 합니다. 따라서 위상 손실 및 위상 오류 보호 기능이 있어 기능이 더욱 포괄적이 됩니다.

배선

단상 보호기는 일반적으로 1P 또는 2P 구성으로 제공됩니다. 1P 버전은 위상선만 보호하는 반면, 2P 버전은 위상선과 중성선을 모두 보호하여 보다 포괄적인 보호 기능을 제공합니다.

3상 보호기는 3P 또는 4P 구성으로 제공됩니다. 3P 버전은 3상 라인만 보호하는 반면, 4P 버전은 3상과 중성선을 모두 보호합니다. 4P 구성은 일반적으로 완전한 보호를 위해 권장되며, 특히 중성선 오류로 인해 심각한 손상이 발생할 수 있는 환경에서는 더욱 그렇습니다.

결론

단상 및 3상 과전압 및 저전압 보호기는 모두 전압 이상 시 전기 장비를 보호하는 데 사용되지만 설계 원리와 적용 가능한 시나리오가 다릅니다. 단상 보호기는 주로 주거용 또는 가벼운 상업용 환경에서 사용됩니다. 구조가 비교적 간단하고 가격이 저렴하여 일반 단상 회로에 적합합니다. 3상 보호기는 다상 전압 상태를 모니터링하고 위상 균형을 처리할 수 있습니다. 이 제품은 일반적으로 산업용 전력 시스템에 사용되며 3상 회로에 적용하기에 적합합니다.

보호 장치를 선택할 때 실제 전원 공급 장치 유형, 부하 요구 사항, 설치 조건 및 잠재적인 향후 확장 요구 사항을 종합적으로 고려하는 것이 좋습니다.
